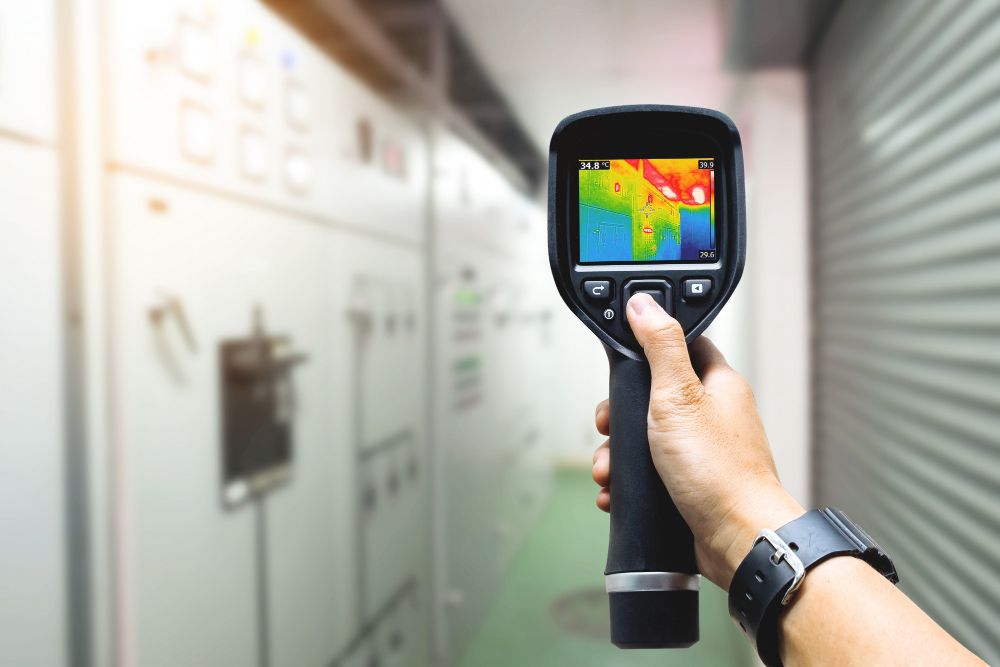

Kamera termowizyjna – zasada działania. Dlaczego widzimy ciepło?

Kamera termowizyjna nie działa jak zwykła kamera ani aparat fotograficzny. Nie rejestruje światła widzialnego, kolorów ani kształtów w taki sposób, do jakiego jesteśmy przyzwyczajeni. Zamiast tego odbiera promieniowanie cieplne emitowane przez obiekty, czyli energię, którą każde ciało oddaje do otoczenia w postaci podczerwieni. To właśnie dlatego termowizja pozwala zobaczyć coś, czego ludzkie oko nie jest w stanie dostrzec. Różnice temperatur, które na co dzień pozostają niewidoczne, nagle układają się w czytelny obraz. Kamera termowizyjna nie pokazuje więc świata takim, jaki jest wizualnie, lecz takim, jaki jest termicznie. Z tego powodu znajduje zastosowanie tam, gdzie liczy się diagnostyka, bezpieczeństwo i wykrywanie problemów zanim przerodzą się w kosztowne awarie.

Jak działa kamera termowizyjna i co tak naprawdę pokazuje na ekranie

Każdy obiekt, którego temperatura jest wyższa od zera absolutnego, emituje promieniowanie podczerwone. Kamera termowizyjna zbiera to promieniowanie za pomocą specjalnej optyki, kieruje je na detektor i przetwarza na sygnał elektroniczny. Ten sygnał jest następnie zamieniany na obraz temperatur, czyli termogram. Kolory widoczne na ekranie nie są rzeczywistymi barwami obiektów. Są one jedynie umowną reprezentacją temperatur, która ułatwia interpretację danych. Cieplejsze obszary mogą być pokazane jako żółte, czerwone lub białe, a chłodniejsze jako niebieskie czy fioletowe, w zależności od ustawionej palety.

Ważnym pojęciem jest pozorna temperatura, ponieważ kamera nie mierzy temperatury wewnątrz obiektu, lecz temperaturę promieniowania emitowanego z jego powierzchni. Na wynik wpływ mają takie czynniki jak emisyjność materiału, odbicia ciepła z otoczenia czy warunki środowiskowe. To właśnie dlatego prawidłowa interpretacja obrazu termicznego wymaga wiedzy, a nie tylko samego sprzętu.

Co jest w środku kamery termowizyjnej? Prosta anatomia zaawansowanego sprzętu

Wnętrze kamery termowizyjnej znacząco różni się od konstrukcji klasycznych kamer. Zamiast matrycy światłoczułej znajduje się detektor promieniowania podczerwonego, najczęściej w postaci mikrobolometru. To on reaguje na zmiany temperatury i zamienia je na sygnał elektryczny.

Przed detektorem znajduje się specjalna optyka, wykonana z materiałów przepuszczających podczerwień, a nie szkła stosowanego w zwykłych obiektywach. Całość wspierana jest przez zaawansowaną elektronikę przetwarzającą dane, która odpowiada za analizę sygnału, korekcję obrazu i prezentację wyników na wyświetlaczu. To właśnie połączenie tych elementów sprawia, że kamera termowizyjna nie pokazuje obrazu w klasycznym sensie, lecz mapę rozkładu temperatur, która może być analizowana w czasie rzeczywistym.

Do czego służy kamera termowizyjna w praktyce? Zastosowania, które naprawdę robią różnicę

Kamera termowizyjna to narzędzie, które zmienia sposób myślenia o diagnostyce technicznej. W budownictwie pozwala wykrywać problemy z izolacją, nieszczelności i miejsca strat ciepła, które bez termowizji pozostałyby niewidoczne. W energetyce i przemyśle umożliwia lokalizowanie przegrzewających się elementów instalacji elektrycznych, zanim dojdzie do awarii.

W serwisie maszyn termowizja pomaga ocenić stan łożysk, silników i elementów mechanicznych na podstawie ich temperatury pracy. W ratownictwie i bezpieczeństwie umożliwia szybkie wykrywanie obecności ludzi w trudnych warunkach, niezależnie od oświetlenia. To narzędzie, które pozwala zobaczyć problem zanim stanie się widoczny w tradycyjny sposób.

Kamera termowizyjna w budynkach i instalacjach – gdzie przynosi największe oszczędności

Jednym z najbardziej praktycznych zastosowań termowizji jest diagnostyka budynków. Kamera termowizyjna pozwala wykryć mostki cieplne, miejsca utraty energii oraz błędy w izolacji bez konieczności ingerencji w konstrukcję. Dzięki temu możliwe jest precyzyjne wskazanie obszarów wymagających poprawy, zamiast kosztownych i często niepotrzebnych remontów całych powierzchni. W instalacjach elektrycznych termowizja umożliwia lokalizację przegrzewających się przewodów, złączy i rozdzielnic, co znacząco zmniejsza ryzyko pożaru i awarii. W praktyce oznacza to realne oszczędności, bo usterki są usuwane zanim doprowadzą do poważnych problemów.

Termowizja w bezpieczeństwie i monitoringu – dlaczego działa nawet w ciemności

Kamery termowizyjne są szeroko wykorzystywane w ochronie i monitoringu, ponieważ działają niezależnie od światła. W odróżnieniu od klasycznych kamer nie wymagają oświetlenia ani warunków dziennych, a obraz powstaje wyłącznie na podstawie różnic temperatur. Pozwala to na wykrywanie ludzi i zwierząt w całkowitej ciemności, we mgle, dymie czy podczas opadów, czyli w sytuacjach, w których obraz widzialny traci swoją użyteczność.

Z tego powodu termowizja znajduje zastosowanie w systemach kontroli dostępu, ochronie obiektów oraz działaniach ratowniczych. Kamera nie przedstawia sylwetki w klasycznym znaczeniu, lecz rejestruje ciepło emitowane przez ciało, co umożliwia szybką lokalizację obiektu niezależnie od warunków otoczenia i sprawne działanie tam, gdzie inne technologie przestają być skuteczne.

Czym kamera termowizyjna różni się od zwykłej kamery i czego nie potrafi

Wokół termowizji narosło wiele mitów. Kamera termowizyjna nie widzi przez ściany, nie pokazuje wnętrza obiektów i nie daje klasycznego obrazu otoczenia. Rejestruje jedynie temperaturę powierzchni, a nie to, co znajduje się pod nią.

Nie oznacza to jednak ograniczenia, lecz inną funkcję. Kamera termowizyjna nie zastępuje zwykłej kamery, ale ją uzupełnia. Pokazuje to, czego nie da się zobaczyć światłem widzialnym, pod warunkiem że obraz jest właściwie interpretowany.

Jakie funkcje mogą mieć nowoczesne kamery termowizyjne i do czego się przydają

Nowoczesne kamery termowizyjne to znacznie więcej niż prosty wyświetlacz temperatur. Wiele modeli umożliwia łączenie obrazu termicznego z widzialnym, zapisywanie zdjęć i filmów, dodawanie notatek czy generowanie raportów diagnostycznych. Funkcje te sprawiają, że termowizja staje się pełnoprawnym narzędziem pracy, wykorzystywanym nie tylko do wykrywania problemów, ale także do ich dokumentowania i analizy.

Ile kosztuje kamera termowizyjna i od czego zależy jej cena

Ceny kamer termowizyjnych potrafią się bardzo różnić, co często budzi zdziwienie. Na koszt urządzenia wpływa przede wszystkim rozdzielczość detektora, czułość termiczna, jakość optyki oraz zakres temperatur, jaki kamera jest w stanie mierzyć. Im wyższa precyzja i więcej funkcji, tym wyższa cena. W praktyce oznacza to, że kamera powinna być dobierana do zastosowań, a nie odwrotnie. Sprzęt używany okazjonalnie do prostych inspekcji nie musi oferować takich samych możliwości jak kamera wykorzystywana w diagnostyce przemysłowej.

Jak wybrać kamerę termowizyjną do swoich potrzeb

Wybór kamery termowizyjnej powinien zaczynać się od odpowiedzi na pytanie, do czego będzie używana. Inne parametry będą istotne przy inspekcjach budynków, inne w serwisie instalacji elektrycznych, a jeszcze inne w bezpieczeństwie.

Znaczenie mają rozdzielczość, czułość, ergonomia, zakres temperatur oraz sposób prezentacji danych. Dobrze dobrana kamera termowizyjna to narzędzie, które pozwala szybko podejmować trafne decyzje techniczne.

FAQ – najczęściej zadawane pytania o kamery termowizyjne

1. Czy kamera termowizyjna widzi przez ściany?
   Nie. Kamera pokazuje rozkład temperatur na powierzchniach, a nie to, co znajduje się pod nimi.

2. Ile kosztuje kamera termowizyjna?
   Cena zależy od parametrów technicznych i przeznaczenia urządzenia, od prostych modeli po zaawansowane systemy diagnostyczne.

3. Do czego służy kamera termowizyjna?
   Służy do wykrywania różnic temperatur i problemów niewidocznych gołym okiem.

4. Jak działa kamera na podczerwień?
   Rejestruje promieniowanie cieplne emitowane przez obiekty i zamienia je na obraz temperatur.

5. Czy kamera termowizyjna jest bezpieczna?
   Tak, ponieważ jedynie odbiera promieniowanie, a nie emituje go.

6. Jakie są ograniczenia termowizji?
   Ograniczeniem jest interpretacja obrazu oraz fakt, że kamera nie pokazuje wnętrza obiektów, a jedynie ich powierzchnię.
